伴随着国民经济快速发展，人们对宽带网速的要求越来越高，对光纤接入的智能化、节约化的要求也越来越高。全中国的“宽带建设”、“三网融合”建设也加快了宽带网络升级改造，推进了光纤入户的发展。现在光纤入户所使用的光缆、连接器、接入器件、设备等在结构和制造工艺方面都不断升级改造，性能也不断提高，但由于光纤布线领域发展动快，熟练的施工人员无法满足整个行业的需要，造成施工队伍良莠不齐，影响了光纤入户的发展，特别是在旧的小区改造项目，由于施工工艺的不规范，造成用户无法享受到光纤入户所带来的高网速的体验。为此，北讯网络就现场施工的问题，为大家进行FTTH施工工艺的规范图解：

★ 光缆交接箱

    1、光交接箱箱体必须安放平整、固定牢靠

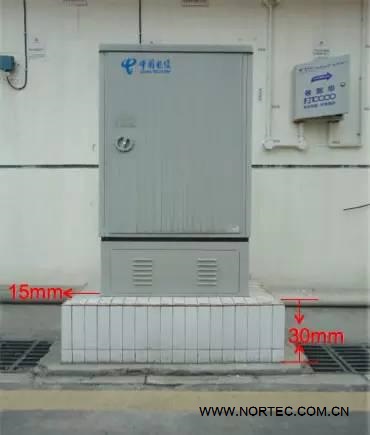

    2、光交接箱底座瓷砖必须做到整齐规范，高30mm,宽15mm

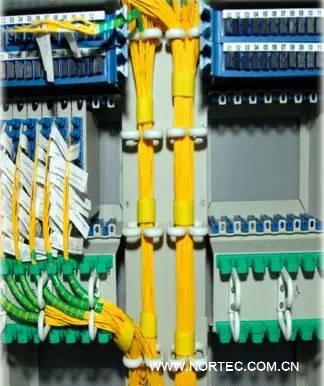

    1、光交接箱内整洁美观

    2、光交接箱内跳纤整齐规范排列

    3、箱体内尾纤长度与规格必须一致，尾纤规格统一直径为1.5mm，尾纤长度统一用1m~1.5m

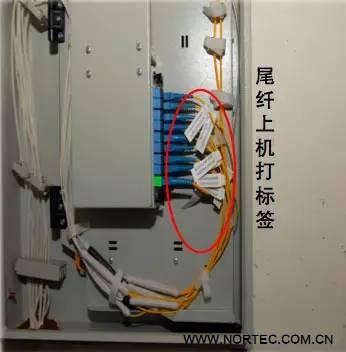

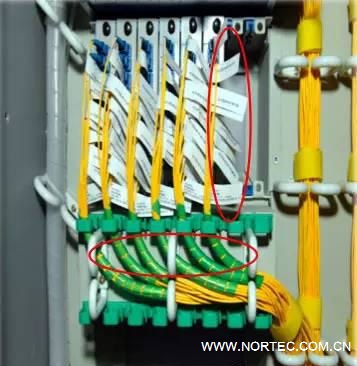

    1、尾纤、跳线上全部用机打标签

    2、尾纤、跳线用绿色保护管进行保护

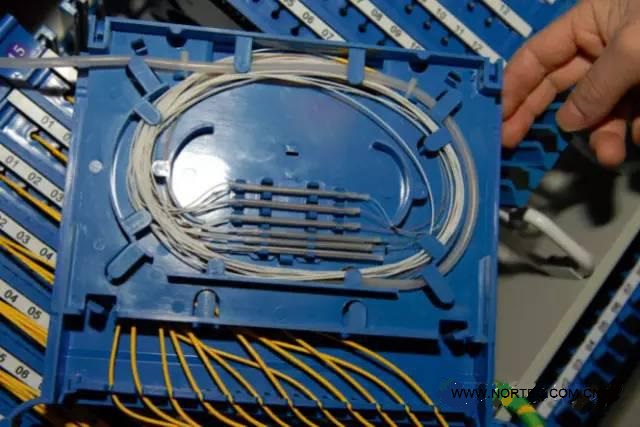

    熔纤盘盘纤工艺



    箱体内孔洞封堵严密、美观

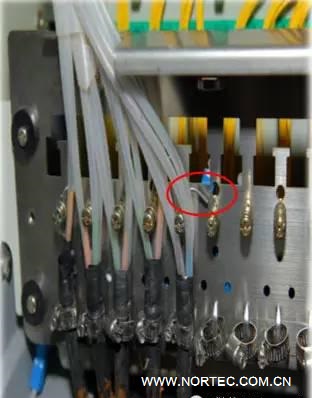

    1、纤芯和加强钢芯交叉排列

    2、加强钢芯预留10mm

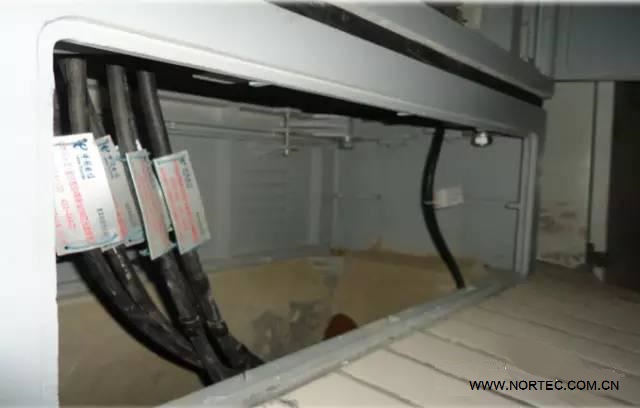

    交接箱底座内侧水泥抹面平整， 不得露红砖，固定螺栓牢靠

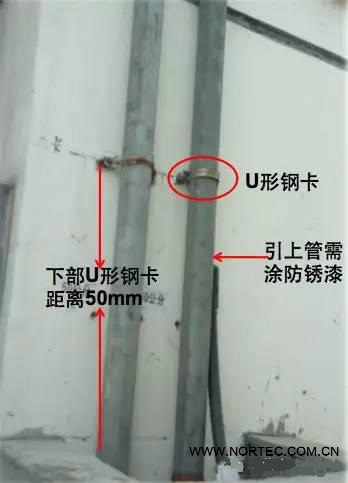

★ 光缆分纤箱及通道

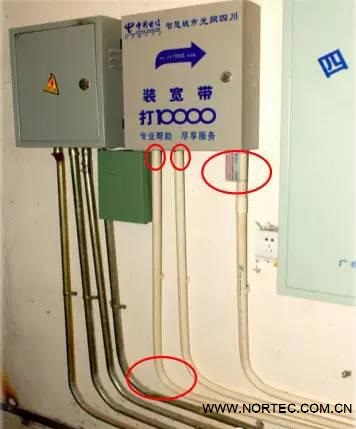

    1、光缆分纤箱箱体必须安放平整、固定牢靠

    2、光缆分纤箱进出光缆和皮线须穿入pvc管，且光缆必须挂吊牌

    3、箱体的引入孔洞需用胶泥封堵

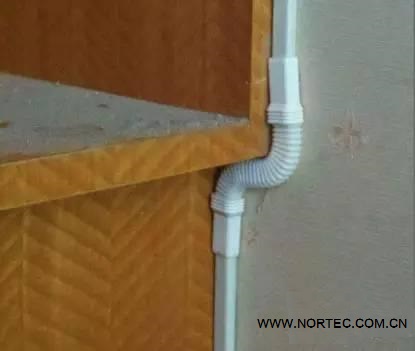

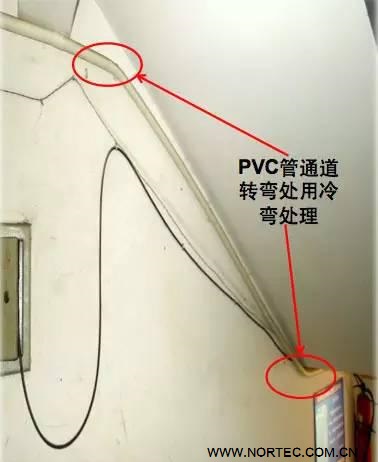

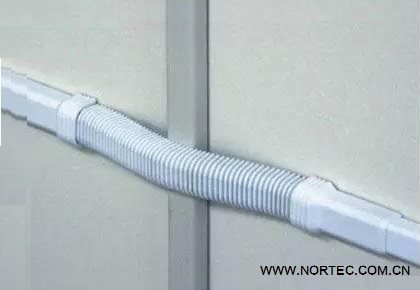

    4、该处的pvc管转角处为冷弯处理

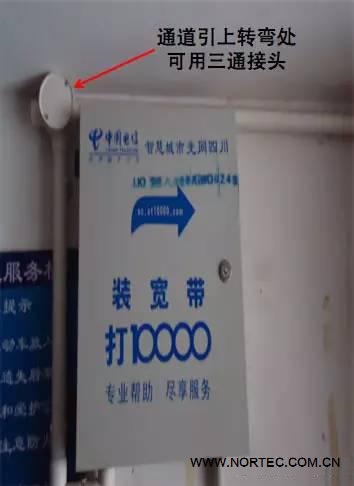

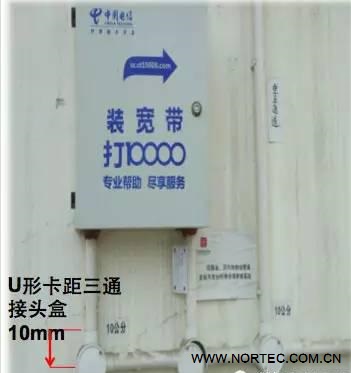

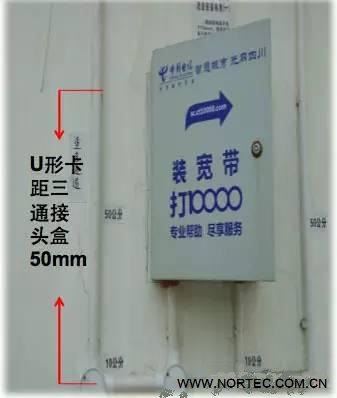

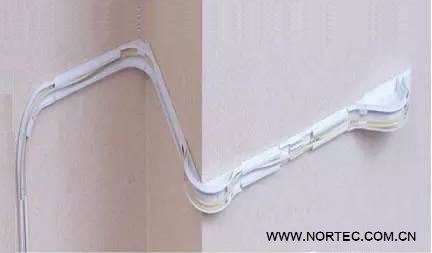

    皮线通道转角处为三通接线盒

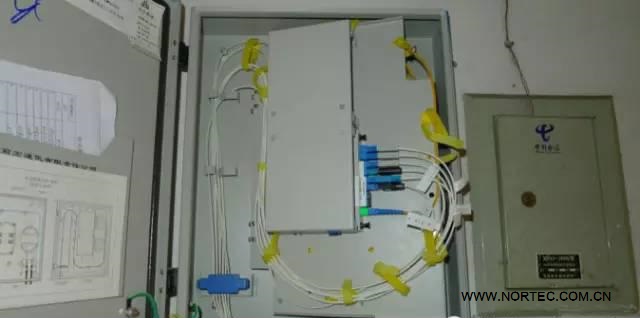

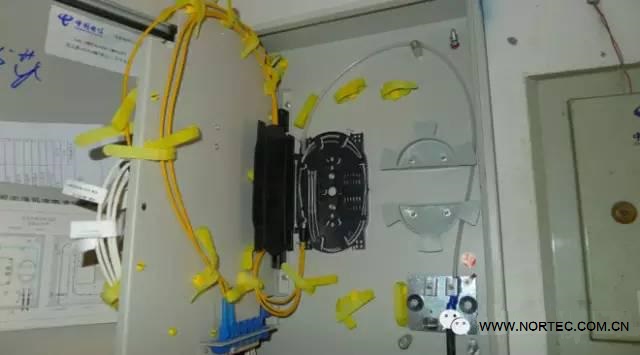

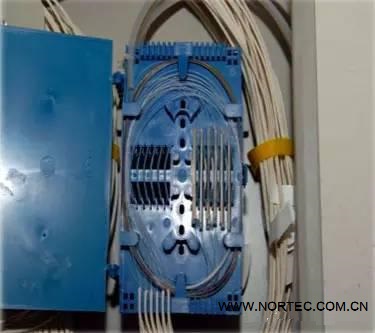

    光缆分纤箱内规范盘纤（无接头盒）

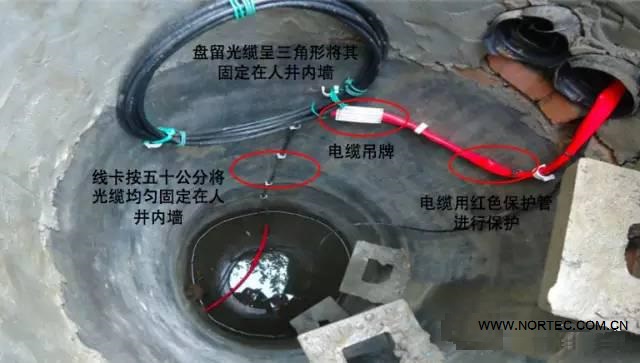

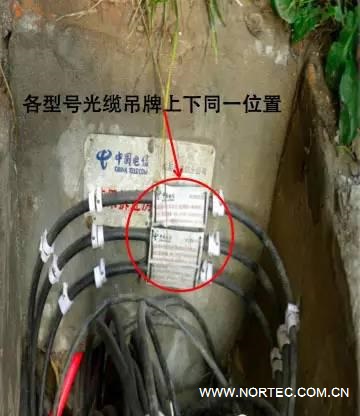

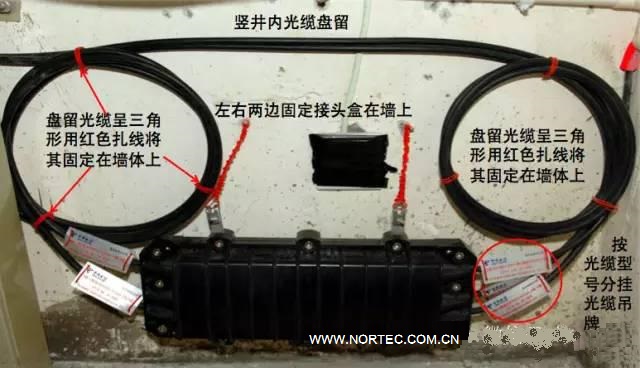

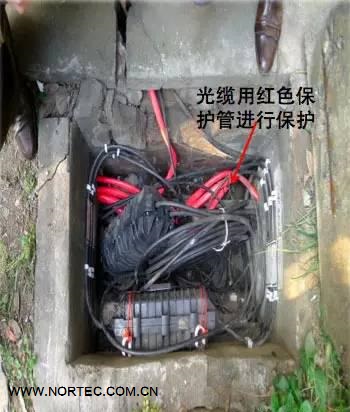

★  光缆接头盒（熔接包）及光缆盘留

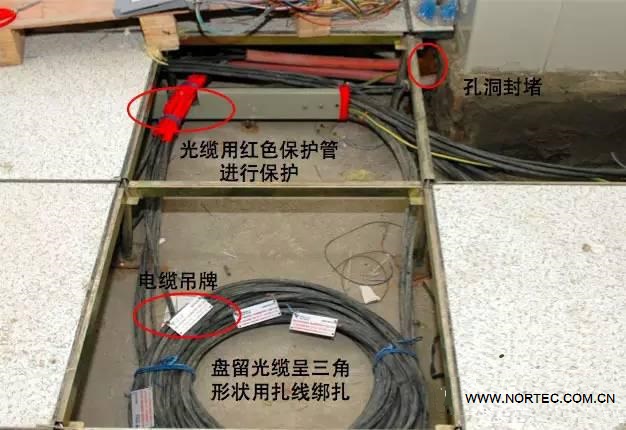

    机房内的光缆盘留

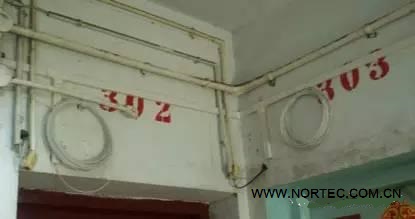

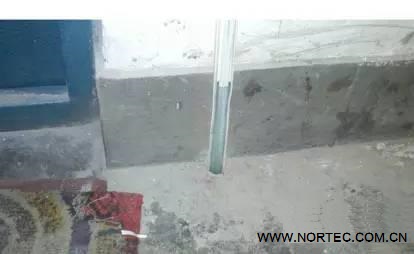

★ 好的施工工艺图
